রাবার নীডার স্ট্রাকচার: মূল উপাদান ব্যাখ্যা করা হয়েছে

একটি রাবার Kneader কি এবং কিভাবে এটি গঠন করা হয়

ক রাবার kneader — একটি অভ্যন্তরীণ মিক্সার বা ব্যানবারি-টাইপ নীডার হিসাবেও উল্লেখ করা হয় — এটি একটি বন্ধ, উচ্চ-তীব্রতার মিশ্রণকারী মেশিন যা কার্বন ব্ল্যাক, সালফার, অ্যাক্সিলারেটর, প্লাস্টিকাইজার এবং প্রক্রিয়াকরণ তেলের মতো সংযোজনগুলির সাথে কাঁচা রাবারকে যৌগিক করতে ব্যবহৃত হয়। খোলা মিলের বিপরীতে, রাবার নীডার একটি সিল করা চেম্বারের ভিতরে মিশ্রন সঞ্চালন করে, যা নাটকীয়ভাবে উপাদানের ক্ষতি হ্রাস করে, বিচ্ছুরণের অভিন্নতা উন্নত করে এবং তাপমাত্রা-সংবেদনশীল যৌগগুলির প্রক্রিয়াকরণের অনুমতি দেয়।

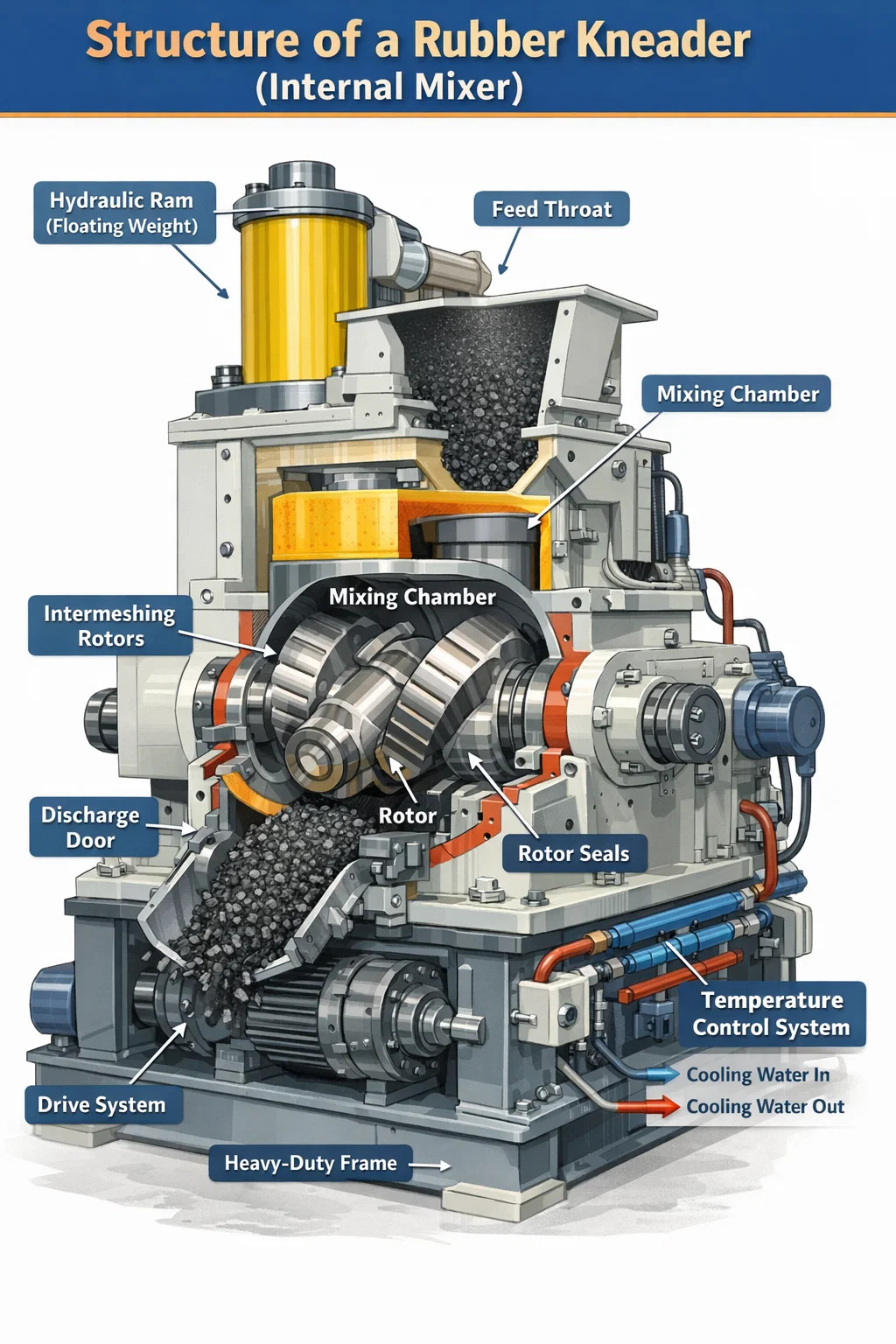

একটি রাবার নীডারের মূল কাঠামো ছয়টি প্রাথমিক সিস্টেম নিয়ে গঠিত: মিক্সিং চেম্বার, রোটর, হাইড্রোলিক রাম (ভাসমান ওজন), ডিসচার্জ ডোর মেকানিজম, তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা এবং ড্রাইভ সিস্টেম। প্রতিটি একটি স্বতন্ত্র যান্ত্রিক ভূমিকা পালন করে, এবং তারা কীভাবে ইন্টারঅ্যাক্ট করে তা বোঝার মাধ্যমে জানা যায় যে কেন অভ্যন্তরীণ নীডারগুলি টায়ার উত্পাদন, সিল, গ্যাসকেট, পায়ের পাতার মোজাবিশেষ এবং প্রযুক্তিগত রাবার পণ্যগুলিতে রাবার সংমিশ্রণের জন্য শিল্পের মান হয়ে উঠেছে।

মেশিনের বডিটি সাধারণত উচ্চ-শক্তির ঢালাই ইস্পাত বা গড়া ইস্পাত প্লেট থেকে তৈরি করা হয়, অভ্যন্তরীণ পৃষ্ঠতলগুলিকে শক্ত করা হয় বা পরিধান-প্রতিরোধী খাদ দিয়ে রেখাযুক্ত করা হয় যাতে মিশ্রণের সময় তৈরি হওয়া বিশাল যান্ত্রিক শক্তিকে প্রতিরোধ করা হয় — প্রায়শই বড়-ক্ষমতার মেশিনে 500 kN ছাড়িয়ে যায়।

মিক্সিং চেম্বার: রাবার নীডারের হৃদয়

মিক্সিং চেম্বার হল ঘেরা জায়গা যেখানে সমস্ত কম্পাউন্ডিং হয়। এটি একটি চিত্র-আট-আকৃতির গহ্বর যা অত্যন্ত আঁটসাঁট সহনশীলতার সাথে তৈরি, দুটি পাল্টা-ঘূর্ণায়মান রোটার রাখার জন্য ডিজাইন করা হয়েছে। চেম্বারের অভ্যন্তরীণ প্রফাইলটি বৃত্তাকার নয় - এর দেয়ালগুলি রটার জ্যামিতির পরিপূরক করার জন্য কনট্যুর করা হয়েছে, যাতে রাবারের ভর ক্রমাগত ভাঁজ করা হয়, শিয়ার করা হয় এবং রটার পৃষ্ঠের সাথে পুনরায় উন্মুক্ত হয়।

চেম্বারের ভলিউম রাবার নীডার শ্রেণীবদ্ধ করতে ব্যবহৃত প্রাথমিক বৈশিষ্ট্যগুলির মধ্যে একটি। ল্যাবরেটরি-স্কেল মেশিনের চেম্বারের পরিমাণ 0.3 লিটারের মতো ছোট হতে পারে, যখন টায়ার কারখানায় ব্যবহৃত উৎপাদন-গ্রেডের অভ্যন্তরীণ মিক্সার 650 লিটারের বেশি হতে পারে। সাধারণ শিল্পের আকার 20L থেকে 270L পর্যন্ত, ফিল ফ্যাক্টর সহ (রাবার চার্জের ওজন এবং চেম্বারের আয়তনের অনুপাত) সাধারণত 0.6 এবং 0.75 এর মধ্যে সেট করা হয়।

চেম্বারের দেয়াল একটি বিস্তৃত নেটওয়ার্ক অন্তর্ভুক্ত অভ্যন্তরীণ কুলিং এবং হিটিং চ্যানেল . আধুনিক রাবার নীডারগুলিতে, এই চ্যানেলগুলি সরাসরি চেম্বার বডির মাধ্যমে ড্রিল করা হয় এবং একটি বন্ধ-লুপ তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার সাথে সংযুক্ত থাকে। সুনির্দিষ্ট তাপ ব্যবস্থাপনা গুরুত্বপূর্ণ — রাবারের সান্দ্রতা, বিচ্ছুরণ দক্ষতা, এবং যৌগিক গুণমান সবই একটি সংজ্ঞায়িত উইন্ডোর মধ্যে ব্যাচের তাপমাত্রা বজায় রাখার উপর নির্ভর করে, প্রায়শই ফর্মুলেশনের উপর নির্ভর করে 70°C থেকে 160°C এর মধ্যে থাকে।

চেম্বারটি দুটি ভাগে বিভক্ত - একটি উপরের অংশ এবং একটি নীচের অংশ - একসাথে বোল্ট করা হয়েছে। নীচের অর্ধেক স্রাব দরজা কবজা রয়েছে. এই বিভক্ত নির্মাণ পরিদর্শন, পরিষ্কার এবং লাইনার প্রতিস্থাপনের জন্য অ্যাক্সেসের অনুমতি দেয়। শক্ত করা ইস্পাত থেকে তৈরি চেম্বার লাইনার (সাধারণত 58-62 HRC পৃষ্ঠের কঠোরতা মান সহ) কাঠামোগত চেম্বারের শরীরকে ঘষিয়া তুলিয়া ফেলিতে সক্ষম রাবার যৌগগুলি থেকে রক্ষা করে এবং সম্পূর্ণ মেশিনটি ভেঙে না দিয়ে স্বাধীনভাবে প্রতিস্থাপন করা যেতে পারে।

Rotors: রাবার Kneader ডিজাইনের সংজ্ঞায়িত উপাদান

রোটারগুলি হল যান্ত্রিক উপাদান যা আসলে চেম্বারের ভিতরে মিশ্রণের কাজ করে। একটি রাবার নীডারে, দুটি রোটার একটি নির্দিষ্ট গতির অনুপাতে বিপরীত দিকে ঘোরে , সাধারণত 1:1.1 বা 1:1.2, একটি ডিফারেনশিয়াল রটার গতি তৈরি করে যা রটারগুলির মধ্যে এবং প্রতিটি রটার এবং চেম্বারের প্রাচীরের মধ্যে নিপ পয়েন্টে তীব্র শিয়ার স্ট্রেস তৈরি করে।

রটার জ্যামিতি হল একটি অভ্যন্তরীণ মিক্সারের সবচেয়ে প্রকৌশলী দিকগুলির মধ্যে একটি। আধুনিক রাবার নীডারগুলিতে ব্যবহৃত তিনটি প্রধান রটার প্রকার রয়েছে:

• দুই ডানা (উপবৃত্তাকার) রোটর: মূল নকশা, রটার শ্যাফ্ট বরাবর পেঁচানো দুটি হেলিকাল ব্লেড দ্বারা চিহ্নিত। এইগুলি উচ্চ শিয়ার ফোর্স তৈরি করে এবং হার্ড-টু-মিক্স যৌগ, কার্বন ব্ল্যাক মাস্টারব্যাচ এবং উচ্চ-সান্দ্রতা রাবার যেমন প্রাকৃতিক রাবার (NR) এবং EPDM-এর জন্য উপযুক্ত। রটার উইং এবং চেম্বারের দেয়ালের মধ্যে টিপ ক্লিয়ারেন্স সাধারণত 2-6 মিমি।
• চার উইং রোটার: একযোগে বিচ্ছুরণ এবং বিতরণী মিশ্রণ উন্নত করার জন্য উন্নত. অতিরিক্ত ডানাগুলি প্রতি বিপ্লবে উপাদান ভাঁজ করার ফ্রিকোয়েন্সি এবং পুনরায় অভিযোজন বৃদ্ধি করে, যা ফিলারগুলির দ্রুত অন্তর্ভুক্তির অনুমতি দেয়। ফোর-উইং রোটারগুলি এখন উচ্চ-উৎপাদন টায়ারের যৌগিক মিশ্রণের লাইনে আদর্শ।
• ছয়-উইং (বা বহু-উইং) রোটার: ব্যতিক্রমী সূক্ষ্ম ফিলার বিচ্ছুরণ প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যেমন সিলিকা-ভিত্তিক টায়ার যৌগ যেখানে সিলেন কাপলিং দক্ষতা গুরুত্বপূর্ণ। এই রোটারগুলি নিম্ন তাপমাত্রার সাথে মৃদু, আরও বিতরণকারী মিশ্রণ তৈরি করে।

রটার শ্যাফ্টগুলি ফাঁপা এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার সাথে সংযুক্ত, যার ফলে কুল্যান্ট বা বাষ্প অভ্যন্তরের মধ্য দিয়ে প্রবাহিত হতে পারে। এই অভ্যন্তরীণ রটার শীতলকরণ উচ্চ-গতির মিশ্রণ ক্রিয়াকলাপের ক্ষেত্রে অপরিহার্য যেখানে ঘর্ষণজনিত তাপ উত্পাদন যৌগটির অকাল ভলকানাইজেশন (ঝলসে যাওয়া) ঘটাতে পারে। উত্পাদন kneaders মধ্যে রটার পৃষ্ঠ গতি সাধারণত থেকে রেঞ্জ 20 থেকে 80 আরপিএম , কিছু পরিবর্তনশীল-গতিযুক্ত মেশিন যা একটি একক মিশ্রণ চক্রের মধ্যে এই সম্পূর্ণ পরিসীমা জুড়ে কাজ করতে সক্ষম।

মেশিন সাইড ফ্রেমে রাখা ভারী-শুল্ক বিরোধী ঘর্ষণ রোলার বিয়ারিং দ্বারা উভয় প্রান্তে রোটারগুলি সমর্থিত। ভারবহন বিন্যাস অবশ্যই রাবার যৌগিক চাপ থেকে রেডিয়াল লোড এবং হেলিকাল রটার উইংস দ্বারা উত্পন্ন অক্ষীয় থ্রাস্ট লোডগুলিকে মিটমাট করতে হবে। বড় নীডারে বিয়ারিং অ্যাসেম্বলিগুলি সাধারণত জল-ঠাণ্ডা হয়, কারণ বিয়ারিং সিটে ঘর্ষণজনিত তাপ অন্যথায় পরিষেবা জীবনকে উল্লেখযোগ্যভাবে হ্রাস করে।

রটার সিলিং সিস্টেম

যেখানে রটার শ্যাফ্টগুলি পাশের দেয়ালের মধ্য দিয়ে মিক্সিং চেম্বার থেকে বেরিয়ে যায়, সেখানে একটি সিলিং সিস্টেম রাবার যৌগকে শ্যাফ্ট বরাবর ফুটো হতে বাধা দেয়। এটি প্রযুক্তিগতভাবে রাবার নীডার ডিজাইনের সবচেয়ে চ্যালেঞ্জিং ক্ষেত্রগুলির মধ্যে একটি। সীলটিতে অবশ্যই 0.5-1.0 MPa পর্যন্ত চাপে রাবার থাকতে হবে যখন শ্যাফ্ট গতিতে ঘোরে, যখন চেম্বারের অভ্যন্তরটি উচ্চ তাপমাত্রায় থাকে।

বেশিরভাগ আধুনিক রাবার নীডার দুটি সিলিং ব্যবস্থার মধ্যে একটি ব্যবহার করে:

• রাবার প্যাকিং সহ গোলকধাঁধা সীল: ক series of machined grooves and ridges create a tortuous path that resists compound flow. Combined with compressed rubber packing rings, this arrangement provides effective sealing for most production compounds. Packing replacement is a routine maintenance task performed every few hundred operating hours.
• যান্ত্রিক মুখ সীল: কঠোর দূষণের প্রয়োজনীয়তা সহ প্রিমিয়াম মেশিন এবং অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। একটি স্থির আসনের বিপরীতে চাপা একটি ঘূর্ণমান সীলমুখ একটি ইতিবাচক বাধা প্রদান করে। এই সীলগুলি বায়ু- বা জল-ঠাণ্ডা হতে পারে এবং প্যাকিং-টাইপ সিলের চেয়ে দীর্ঘ পরিষেবা ব্যবধান অফার করতে পারে।

হাইড্রোলিক রাম (ভাসমান ওজন): কম্পাউন্ডের উপরে চাপ নিয়ন্ত্রণ

মিক্সিং চেম্বারের সরাসরি উপরে বসে থাকে উপরের রাম, যাকে সাধারণত ভাসমান ওজন বা হাইড্রোলিক রাম বলা হয়। এটি একটি শক্ত ইস্পাত বা নমনীয় লোহার ব্লক যা চেম্বারের ফিড গলার ভিতরে ফিট করার জন্য আকৃতির। এর কাজ হল উপাদান লোড হওয়ার পরে মিক্সিং চেম্বারের উপরের অংশটি সিল করা এবং মিশ্রণের সময় রাবারের ব্যাচে নিম্নমুখী চাপ প্রয়োগ করা।

রাবার নীডার অপারেশনে রাম চাপ সবচেয়ে গুরুত্বপূর্ণ প্রক্রিয়া ভেরিয়েবলগুলির মধ্যে একটি। উচ্চতর রাম চাপ রাবার যৌগকে রোটারগুলির সাথে ঘনিষ্ঠ যোগাযোগে বাধ্য করে, শিয়ারের তীব্রতা বাড়ায় এবং বিচ্ছুরণ উন্নত করে। যাইহোক, অতিরিক্ত চাপ রটার এবং চেম্বার লাইনার পরিধান ত্বরান্বিত করে। প্রোডাকশন মেশিনে রাম চাপ সাধারণত 0.2 থেকে 0.8 MPa পর্যন্ত হয়, যা ফিড গলার উপরে মাউন্ট করা হাইড্রোলিক সিলিন্ডারের মাধ্যমে প্রয়োগ করা হয়।

রাম একটি উল্লম্ব গলা সিলিন্ডার দ্বারা পরিচালিত হয় - একটি অবিকল মেশিনযুক্ত প্যাসেজ যা রামটিকে কেন্দ্রীভূত রাখে এবং যৌগিক চাপে পার্শ্বীয় আন্দোলনকে বাধা দেয়। গলার নীচে একটি ধুলো সীল রাবারকে রাম শরীরের চারপাশে স্থানান্তরিত হতে বাধা দেয়। নীচের রাবার থেকে তাপ শোষণ পরিচালনা করতে রাম নিজেই প্রায়শই কোরড এবং কুলিং ওয়াটার সার্কিটের সাথে সংযুক্ত থাকে।

হাইড্রোলিক সিলিন্ডার যেটি রামটিকে সক্রিয় করে তা মেশিনের বডির উপরে একটি পিভট ফ্রেমে মাউন্ট করা হয়, যখন ফিড থ্রোট কভারটি চার্জ করার জন্য খোলা হয় তখন এটি পরিষ্কার হতে দেয়। স্বয়ংক্রিয় উৎপাদন লাইনে, রাম চক্র মিক্সিং প্রোগ্রাম দ্বারা নিয়ন্ত্রিত হয় — এটি স্বয়ংক্রিয়ভাবে বেড়ে যায় যখন ডাম্পের দরজাটি ব্যাচ ছেড়ে দেওয়ার জন্য খোলে এবং পরবর্তী চার্জ লোড হওয়ার সাথে সাথে নিচে নেমে যায় এবং লক হয়ে যায়।

কিছু নতুন রাবার নীডার ডিজাইনে, বিশেষ করে যেগুলি সিলিকা-সিলেন কম্পাউন্ডিংয়ের জন্য ব্যবহৃত হয়, মিশ্রণ চক্রের সময় রাম চাপকে গতিশীলভাবে পরিমিত করা হয় - অতিরিক্ত উত্তাপ রোধ করতে সিলানাইজেশন প্রতিক্রিয়া পর্যায়ে অস্থায়ীভাবে চাপ হ্রাস করে, তারপরে চূড়ান্ত বিচ্ছুরণের জন্য আবার বৃদ্ধি করে। এর জন্য মেশিন কন্ট্রোল ইউনিটের সাথে সমন্বিত একটি আনুপাতিক হাইড্রোলিক ভালভ সিস্টেম প্রয়োজন।

ডিসচার্জ ডোর মেকানিজম: মিশ্র ব্যাচ রিলিজ করা

স্রাব দরজা মিশ্রণ চেম্বারের নীচে গঠন করে। মিক্সিং সম্পূর্ণ হলে, এই দরজাটি নিচের দিকে খোলে (অথবা ডিজাইনের উপর নির্ভর করে এক দিকে ঝুলে) সমাপ্ত রাবার ব্যাচটিকে মাধ্যাকর্ষণ দ্বারা একটি ডাউনস্ট্রিম ডিভাইসে ছেড়ে দিতে - সাধারণত একটি খোলা কল, টুইন-স্ক্রু এক্সট্রুডার বা ব্যাচ-অফ কুলিং কনভেয়র।

দরজাটি একটি হাইড্রোলিক সিলিন্ডার দ্বারা চালিত হয় এবং এর লকিং মেকানিজমকে বিচ্যুতি ছাড়াই মেশানোর সময় সম্পূর্ণ অভ্যন্তরীণ চেম্বারের চাপ সহ্য করতে হবে। এমনকি ছোট দরজার ফ্লেক্সও রাবারকে দরজার সিল এলাকায় বের করে দিতে পারে, পরিধানকে ত্বরান্বিত করে এবং দূষণ ঘটায়। উচ্চ-মানের রাবার নীডার একাধিক লকিং বোল্ট বা একটি ক্যাম-লক প্রক্রিয়া ব্যবহার করে যা দরজার ঘের জুড়ে সমানভাবে ক্ল্যাম্পিং বল বিতরণ করে।

দরজার মুখ (যে পৃষ্ঠটি রাবার যৌগের সাথে যোগাযোগ করে) সাধারণত একটি শক্ত পরিধানের প্লেট দিয়ে প্রদর্শিত হয়, স্বাধীনভাবে প্রতিস্থাপনযোগ্য। দরজার বডিটি চেম্বারের দেয়ালের মতো একই সার্কিটের সাথে সংযুক্ত কুলিং চ্যানেলগুলিকে অন্তর্ভুক্ত করে। চেম্বার/ডোর ইন্টারফেসে যৌগিক ফুটো রোধ করতে একটি রাবার বা ইলাস্টোমেরিক সিল রিং দরজার ঘেরের চারপাশে সঞ্চালিত হয় — এই সীলটি নির্ধারিত রক্ষণাবেক্ষণের সময় প্রতিস্থাপিত একটি ভোগ্য জিনিস।

ডিসচার্জ দরজা খোলার সময় একটি প্রক্রিয়া পরামিতি — দ্রুত খোলার ফলে মিশ্রণ শেষ হওয়ার পরে যৌগটি তাপের সংস্পর্শে আসার সময়কে হ্রাস করে, যা পূর্ব-বিচ্ছুরিত ভলকানাইজেশন এজেন্ট ধারণকারী তাপমাত্রা-সংবেদনশীল যৌগগুলির জন্য গুরুত্বপূর্ণ। উচ্চ-গতির উত্পাদন লাইনে, দরজা খোলা এবং ব্যাচ ড্রপ 3-5 সেকেন্ডের মধ্যে সম্পন্ন হয় থ্রুপুট বজায় রাখতে।

তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা: রাবার নীডার জুড়ে তাপ পরিচালনা

রাবার নীডার অপারেশনে তাপমাত্রা ব্যবস্থাপনা ঐচ্ছিক নয় - এটি যৌগিক গুণমান এবং প্রক্রিয়া পুনরাবৃত্তিযোগ্যতার জন্য একটি মৌলিক প্রয়োজন। তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা তিনটি তাপ বিনিময় অঞ্চলকে অন্তর্ভুক্ত করে: চেম্বারের দেয়াল, রটার বডি এবং রাম। প্রতিটি অঞ্চল স্বাধীনভাবে নিয়ন্ত্রণ করা যেতে পারে।

বেশিরভাগ উত্পাদন রাবার নীডার একটি ক্লোজড-লুপ ওয়াটার টেম্পারেচার কন্ট্রোল ইউনিট (টিসিইউ) ব্যবহার করে যা তিনটি অঞ্চলের মধ্য দিয়ে টেম্পারড ওয়াটার সঞ্চালন করে। TCU বৈদ্যুতিক হিটার বা স্টিম ইনজেকশন ব্যবহার করে জল গরম করতে পারে এবং ঠাণ্ডা জল সরবরাহ সুবিধার সাথে সংযুক্ত একটি হিট এক্সচেঞ্জার ব্যবহার করে ঠান্ডা করতে পারে। লক্ষ্য জলের তাপমাত্রা প্রক্রিয়া পর্যায়ে পরিবর্তিত হয়:

• প্রি-হিট স্টেজ: শিফটের প্রথম ব্যাচের আগে চেম্বারটিকে অপারেটিং তাপমাত্রায় আনতে 60-90°C জল
• মিশ্রণের পর্যায়: ঘর্ষণীয় তাপ শোষণ করতে এবং যৌগিক অতিরিক্ত তাপমাত্রা রোধ করতে 20-40 ডিগ্রি সেন্টিগ্রেড শীতল জল
• পরিষ্কারের পর্যায়: সহজে অপসারণের জন্য অবশিষ্ট যৌগকে নরম করতে গরম জল বা বাষ্প ফ্লাশ

চেম্বারের দেয়ালে লাগানো থার্মোকল বা ইনফ্রারেড সেন্সর দ্বারা যৌগিক তাপমাত্রা পর্যবেক্ষণ করা হয়। রিয়েল-টাইম যৌগিক তাপমাত্রা প্রতিক্রিয়া ব্যাচটিকে স্পেসিফিকেশনের মধ্যে রাখতে রটারের গতি, রাম চাপ এবং কুল্যান্ট প্রবাহের হার সামঞ্জস্য করতে মেশিন নিয়ন্ত্রণ ব্যবস্থা দ্বারা ব্যবহৃত হয়। কিছু উন্নত রাবার নীডার সিস্টেমে, মিশ্রণ স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় যখন একটি নির্দিষ্ট সময় চক্রের পরে যৌগিক তাপমাত্রা একটি নির্দিষ্ট বিন্দুতে পৌঁছায় — এই তথাকথিত তাপমাত্রা-নিয়ন্ত্রিত ডাম্পটি সময়-নিয়ন্ত্রিত ডাম্পিংয়ের চেয়ে বেশি সামঞ্জস্যপূর্ণ এবং ব্যাচ-টু-ব্যাচ পরিবর্তনশীলতা হ্রাস করে।

রটার এবং চেম্বার কুলিং সার্কিটের বিবরণ

প্রতিটি ফাঁপা রটারের ভিতরে, কুল্যান্ট সার্কিট সাধারণত একটি সর্পিল বা বোর প্যাটার্ন অনুসরণ করে যা পৃষ্ঠের যোগাযোগের ক্ষেত্রটিকে সর্বাধিক করে তোলে। রটার শ্যাফ্টের প্রান্তে ঘূর্ণমান ইউনিয়নগুলি (যাকে সুইভেল জয়েন্টও বলা হয়) স্থির কুল্যান্ট সরবরাহ পাইপগুলিকে ফুটো ছাড়াই ঘূর্ণায়মান রটারের অভ্যন্তরের সাথে সংযুক্ত করে। এগুলি হল নির্ভুল উপাদান যেগুলির অভ্যন্তরীণ সীল পরিধানের সময় পর্যায়ক্রমিক পরিদর্শন এবং প্রতিস্থাপনের প্রয়োজন হয়৷

চেম্বার ওয়াল কুলিং চ্যানেলগুলি চেম্বার ব্লকের মধ্য দিয়ে একটি সার্পেন্টাইন প্যাটার্নে ড্রিল করা হয়, সাধারণত 30-50 মিমি মধ্য থেকে কেন্দ্রের ব্যবধানে। এই চ্যানেলগুলির মাধ্যমে কুল্যান্ট প্রবাহের হার মেশিনের রেট করা শক্তির জন্য যথেষ্ট তাপ অপসারণ ক্ষমতা অর্জনের জন্য ডিজাইন করা হয়েছে — একটি 2000 কিলোওয়াট ড্রাইভ মোটর সহ একটি 270L নীডারের জন্য, কুলিং সিস্টেমটি অবশ্যই কমপক্ষে 1.5-2.0 মেগাওয়াট তাপ শক্তি ক্রমাগত অপসারণ করতে সক্ষম হতে হবে।

ড্রাইভ সিস্টেম: রোটারগুলিতে পাওয়ার ট্রান্সমিশন

রাবার নীডারের ড্রাইভ সিস্টেমে বৈদ্যুতিক মোটর, গতি হ্রাসকারী (গিয়ারবক্স) এবং গিয়ার বিন্যাস রয়েছে যা দুটি রোটারকে চালিত করে। যেহেতু রোটরগুলিকে একে অপরের সাপেক্ষে একটি নির্দিষ্ট গতির অনুপাতের দিকে ঘুরতে হবে, সেগুলিকে একটি ইন্টারলকিং গিয়ার সেট - টাইমিং গিয়ারগুলির মাধ্যমে সংযুক্ত করা হয় - যা লোডের ভিন্নতা নির্বিশেষে সিঙ্ক্রোনাইজেশন নিশ্চিত করে৷

প্রধান ড্রাইভ মোটর প্রায় সর্বজনীনভাবে আধুনিক মেশিনে পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) নিয়ন্ত্রণ সহ একটি এসি ইন্ডাকশন মোটর। একটি যৌগ চক্রের বিভিন্ন পর্যায়ে মিশ্রণকে অনুকূলিত করার জন্য পরিবর্তনশীল গতির ক্ষমতা অপরিহার্য — উদাহরণস্বরূপ, মোটরকে ওভারলোডিং এড়াতে প্রাথমিক বেল ব্রেকডাউনের সময় কম গতিতে চালানো, তারপর ফিলার অন্তর্ভুক্তির জন্য সর্বাধিক গতিতে ত্বরান্বিত করা। চেম্বারের ভলিউম সহ উত্পাদন রাবার নীডার স্কেলগুলিতে মোটর শক্তি:

গিয়ারবক্স (স্পিড রিডুসার) টর্ক গুন করার সময় মোটর গতিকে রটার অপারেটিং গতিতে নামিয়ে দেয়। একটি রাবার নীডারে, গিয়ারবক্সকে অবশ্যই অত্যন্ত উচ্চ টর্ক পরিচালনা করতে হবে — 40 rpm এ 2000 কিলোওয়াট মোটর চালানোর জন্য, রটার শ্যাফ্টের টর্ক 500,000 N·m অতিক্রম করতে পারে। গিয়ারবক্সটি সাধারণত কার্বারাইজড এবং গ্রাউন্ড হেলিকাল গিয়ার সহ একটি সমান্তরাল-শাফ্ট বা ডান-কোণ বিন্যাস, যা একটি শক্তিশালী ঢালাই লোহা বা ফোর্সড-ফিড তৈলাক্তকরণ সহ গড়া স্টিলের আবরণে রাখা হয়।

ক flexible coupling between the motor and gearbox absorbs shock loads during bale breakdown — the impact when a rotor strikes a cold rubber bale can cause instantaneous torque spikes two to three times the rated operating torque. Without a flexible coupling, these spikes would be transmitted directly to the gearbox and motor shaft, causing premature fatigue failure.

ফিড থ্রোট এবং চার্জিং সিস্টেম

ফিড থ্রোট হল মিক্সিং চেম্বারের উপরে উল্লম্ব উত্তরণ যার মাধ্যমে রাবার এবং অ্যাডিটিভগুলি লোড করা হয়। ম্যানুয়াল অপারেশনে, অপারেটর বা পরিবাহক দ্বারা রাবার বেল এবং ওজনযুক্ত সংযোজনগুলি গলায় ফেলে দেওয়া হয়। স্বয়ংক্রিয় কম্পাউন্ডিং লাইনে, ফিড থ্রোট একটি টিপিং ট্রে বা বায়ুসংক্রান্ত রাম-সহায়ক ডিভাইসের সাথে লাগানো হয় যাতে রটারগুলির প্রতিরোধের বিরুদ্ধে উপাদানগুলিকে চেম্বারে নিচে ঠেলে দেওয়া হয়।

গলা খোলার মাত্রা মানক রাবার বেল মাপ গ্রহণ করার জন্য ডিজাইন করা হয়েছে — একটি 270L নীডারে সাধারণত প্রায় 600 মিমি × 400 মিমি গলা খোলা থাকে। মেশানোর সময় ধুলো এবং ধোঁয়া ধারণ করার জন্য একটি পিভটিং ডাস্ট কভার বা ফ্ল্যাপ চার্জ করার পরে গলা বন্ধ করে দেয়। কিছু মেশিন একটি কেন্দ্রীয় বায়ুচলাচল ব্যবস্থার সাথে সংযুক্ত গলার আবরণে একটি ধোঁয়া নিষ্কাশন পোর্টও অন্তর্ভুক্ত করে — কার্বন ব্ল্যাক, সালফার বা উদ্বায়ী প্রক্রিয়াকরণ তেলযুক্ত যৌগগুলিকে মিশ্রিত করার সময় এটি বিশেষভাবে গুরুত্বপূর্ণ।

তরল উপাদান ইনজেকশন - প্রক্রিয়া তেল, তরল সিলেন, বা বিশেষ সংযোজনগুলির জন্য - প্রায়শই সরাসরি চেম্বারের দেয়ালে বা রাম বডির মধ্যে লাগানো পোর্টের মাধ্যমে করা হয়। এই ইনজেকশন অগ্রভাগগুলিকে অবশ্যই চেম্বারের চাপ এবং তাপমাত্রা সহ্য করার জন্য ডিজাইন করা উচিত যখন সুনির্দিষ্ট মিটারযুক্ত ভলিউম সরবরাহ করা হয়, সাধারণত মিক্সিং প্রোগ্রামের সাথে একীভূত গিয়ার পাম্প ডোজিং সিস্টেম দ্বারা নিয়ন্ত্রিত হয়।

মেশিন ফ্রেম এবং কাঠামোগত উপাদান

পুরো রাবার নীডার সমাবেশটি মোটা স্টিলের প্লেট বা ঢালাই থেকে তৈরি একটি ভারী কাঠামোগত ভিত্তি ফ্রেমে মাউন্ট করা হয়। এই ফ্রেম মিশ্রণ প্রক্রিয়া থেকে প্রতিক্রিয়া বলগুলিকে শোষণ করে এবং তাদের ফাউন্ডেশনে প্রেরণ করে। জড়িত শক্তিগুলি যথেষ্ট - একটি বৃহৎ উত্পাদন নীডার রটার বিভাজক শক্তি তৈরি করে (রাবারের চাপের কারণে রোটরগুলিকে আলাদা করে ঠেলে দেয়) যা পিক মিক্সিং লোডের সময় কয়েকশ কিলোনিউটনে পৌঁছাতে পারে।

দুই পাশের ফ্রেম, মিক্সিং চেম্বারের প্রতিটি পাশে একটি, রটার বিয়ারিং বহন করে এবং চেম্বার এবং বেসের মধ্যে কাঠামোগত সংযোগ প্রদান করে। এগুলি প্রায়শই মেশিনে সবচেয়ে বেশি চাপযুক্ত উপাদান এবং চাপের ঘনত্ব কমাতে উদার ফিলেট রেডিআই সহ নোডুলার ঢালাই লোহা বা ভারী-গেজ তৈরি করা ইস্পাত থেকে তৈরি করা হয়।

নীডার বেস ফ্রেম এবং বিল্ডিং ফাউন্ডেশনের মধ্যে ভাইব্রেশন আইসোলেশন মাউন্ট আধুনিক ইনস্টলেশনের জন্য আদর্শ। বেল ব্রেকডাউনের সময় একটি সম্পূর্ণ লোড করা বড় রাবার নীডার উল্লেখযোগ্য কম্পন তৈরি করে — বিচ্ছিন্নতা ছাড়াই, এটি বিল্ডিং কাঠামোতে প্রেরণ করতে পারে এবং কাছাকাছি যন্ত্রগুলিকে প্রভাবিত করতে পারে বা সময়ের সাথে সাথে অ্যাঙ্কর বোল্টে ক্লান্তি সৃষ্টি করতে পারে।

আধুনিক রাবার নীডারে কন্ট্রোল সিস্টেম এবং ইন্সট্রুমেন্টেশন

সমসাময়িক রাবার নীডারগুলি পিএলসি-ভিত্তিক নিয়ন্ত্রণ ব্যবস্থার সাথে সজ্জিত যা সম্পূর্ণ মিশ্রণ চক্র স্বয়ংক্রিয়ভাবে পরিচালনা করে। কন্ট্রোল সিস্টেম প্রক্রিয়া ডেটার একটি ক্রমাগত স্ট্রিম নিরীক্ষণ এবং রেকর্ড করে:

• যৌগিক তাপমাত্রা (চেম্বার ওয়াল থার্মোকল বা ইনফ্রারেড পাইরোমিটারের মাধ্যমে পরিমাপ করা হয় যা একটি দৃষ্টি বন্দরের মাধ্যমে যৌগকে লক্ষ্য করে)
• রটার গতি (rpm), ক্রমাগত VFD দ্বারা সামঞ্জস্যযোগ্য
• মোটর কারেন্ট ড্র, যা যৌগিক সান্দ্রতার সমানুপাতিক এবং শক্তি ইনপুট মেশানোর একটি পরোক্ষ পরিমাপ হিসাবে কাজ করে
• নির্দিষ্ট শক্তি ইনপুট (kWh/kg), মিশ্রণ চক্র জুড়ে জমা হয়
• রাম অবস্থান এবং চাপ
• প্রতিটি কুলিং জোনের জন্য কুল্যান্ট ইনলেট এবং আউটলেট তাপমাত্রা
• ডাম্প দরজার অবস্থান (খোলা/বন্ধ ইন্টারলক)

নির্দিষ্ট শক্তি ইনপুট যুক্তিযুক্তভাবে মিশ্রিত সম্পূর্ণতার সবচেয়ে নির্ভরযোগ্য সূচক অনেক রাবার যৌগের জন্য — কার্বন ব্ল্যাকের বিচ্ছুরণ, উদাহরণস্বরূপ, একা সময়ের সাথে না হয়ে প্রতি কিলোগ্রাম যৌগের ক্রমবর্ধমান শক্তি ইনপুটের সাথে ঘনিষ্ঠভাবে সম্পর্কযুক্ত। আধুনিক রাবার নীডার কন্ট্রোল মিক্সিং প্রোগ্রামগুলিকে টাইম এন্ডপয়েন্টের পরিবর্তে এনার্জি এন্ডপয়েন্ট দ্বারা সংজ্ঞায়িত করার অনুমতি দেয়, যা স্বয়ংক্রিয়ভাবে ব্যাচের মধ্যে কাঁচামালের সান্দ্রতার তারতম্যের জন্য ক্ষতিপূরণ দেয়।

কll batch data is logged to a database for quality traceability. Integration with Manufacturing Execution Systems (MES) allows each batch record to be linked to raw material lot numbers, operator ID, and downstream compound test results, enabling root-cause analysis when quality deviations occur.

রাবার নীডার প্রকারের মধ্যে মূল কাঠামোগত পার্থক্য

সমস্ত রাবার নীডার অভিন্ন কাঠামোগত কনফিগারেশন ভাগ করে না। বিভিন্ন উত্পাদন প্রয়োজনীয়তা পূরণের জন্য বেশ কিছু নকশা বৈচিত্র বিদ্যমান:

স্পর্শক বনাম ইন্টারমেশিং রটার নীডার

একটি স্পর্শক রটার নীডারে (ক্লাসিক ব্যানবেরি ডিজাইন), দুটি রোটর একে অপরের স্পর্শক পৃথক বৃত্তাকার পথে ঘোরে — রটারের ডানাগুলি আন্তঃলক করে না। এটি রটারগুলির মধ্যে একটি বৃহৎ মিক্সিং জোন তৈরি করে যেখানে তীব্র শিয়ার ঘটে, যা টেনজেনশিয়াল নীডারকে রিইনফোর্সিং ফিলারগুলির বিচ্ছুরিত মিশ্রণের জন্য অত্যন্ত কার্যকর করে তোলে। বিশ্বব্যাপী উৎপাদন অভ্যন্তরীণ মিক্সারগুলির বেশিরভাগই স্পর্শক রোটর ব্যবহার করে।

একটি ইন্টারমেশিং রটার নীডারে (যেমন HF মিক্সিং দ্বারা GK সিরিজ বা Farrel Pomini দ্বারা F-সিরিজ), রোটরগুলি কাছাকাছি অবস্থান করে এবং তাদের ডানাগুলি ঘোরার সাথে সাথে ওভারল্যাপ করে এবং ইন্টারমেশ করে — একটি টুইন-স্ক্রু এক্সট্রুডারের ধারণার মতো কিন্তু অনেক ছোট, মোটা ফ্লাইটের সাথে। এই নকশাটি একটি স্বতন্ত্রভাবে ভিন্ন প্রবাহের প্যাটার্ন তৈরি করে, যা কিছুটা কম বিচ্ছুরিত মিশ্রণের তীব্রতার খরচে আরও ভাল বিতরণকারী মিশ্রণ এবং নিম্ন যৌগিক তাপমাত্রা তৈরি করে। তাপ-সংবেদনশীল সিলিকন রাবার, ফ্লুরোইলাস্টোমার এবং যৌগগুলির জন্য ইন্টারমেশিং নীডারগুলি পছন্দ করা হয় যেখানে তাপমাত্রা নিয়ন্ত্রণ সবচেয়ে বেশি।

আপসাইড-ডাউন (উল্টানো) স্রাব Kneaders

কিছু রাবার নীডার ডিজাইন - বিশেষ করে যেগুলি ক্রমাগত বা আধা-নিরবিচ্ছিন্ন প্রক্রিয়াকরণ লাইনে ব্যবহৃত হয় - নীচের দরজা দিয়ে নয় বরং সম্পূর্ণ মিক্সিং চেম্বারের সমাবেশকে কাত করে নিঃসরণ করে যাতে চেম্বারের খোলার মুখ নিচে থাকে এবং যৌগটি পড়ে যায়। এই উলটো-ডাউন ডিসচার্জ ডিজাইন দ্রুত ব্যাচ রিলিজ এবং ডাউনস্ট্রিম প্রসেসিং ইকুইপমেন্টের সাথে সহজে ইন্টিগ্রেশন করার অনুমতি দেয় যা সরাসরি নীডারের নীচে অবস্থিত। স্ট্রাকচারাল ইমপ্লিকেশন হল একটি টিল্টিং মেকানিজম এবং হাইড্রোলিক লকিং সিস্টেম সহ একটি উল্লেখযোগ্যভাবে জটিল মেশিন ফ্রেম।

ওপেন টপ (সিগমা ব্লেড) নীডার বনাম বন্ধ ব্যানবেরি-টাইপ নীডার

এটি লক্ষণীয় যে কিছু শিল্প প্রসঙ্গে, "রাবার নীডার" শব্দটি Z-ব্লেড বা সিগমা-ব্লেড ব্যাচ নীডারকেও বোঝায় — খোলা-শীর্ষ, দুটি পাল্টা-ঘূর্ণায়মান সিগমা বা জেড-আকৃতির ব্লেড সহ ট্রফ-আকৃতির মেশিন। এই নিবন্ধটি জুড়ে বর্ণিত বদ্ধ অভ্যন্তরীণ মিশুক থেকে কাঠামোগতভাবে বেশ ভিন্ন। সিগমা ব্লেড নীডারগুলিতে রাম এবং সিলিং সিস্টেমের অভাব রয়েছে, বায়ুমণ্ডলীয় চাপে কাজ করে এবং উচ্চ-ফিলার রাবার যৌগগুলির পরিবর্তে সিলিকন রাবার কম্পাউন্ডিং, থার্মোপ্লাস্টিক ইলাস্টোমার এবং আঠালো প্রস্তুতির জন্য বেশি ব্যবহৃত হয়।

পরিধানের যন্ত্রাংশ এবং রক্ষণাবেক্ষণ-সমালোচনামূলক কাঠামোগত উপাদান

রাবার নীডারের গঠন বোঝার অর্থ হল কোন উপাদানগুলি পরিধান করে এবং পর্যায়ক্রমিক প্রতিস্থাপনের প্রয়োজন হয় তা জানা। প্রধান পরিধান আইটেম হল:

• রটার টিপস: উইং টিপস চেম্বারের প্রাচীরের সাথে সর্বাধিক যোগাযোগের চাপ অনুভব করে। কিছু ডিজাইনে, রটার টিপস হার্ডফেস ওয়েল্ড ওভারলে দিয়ে তৈরি করা হয় যা সাইটে পুনরায় প্রয়োগ করা যেতে পারে। অন্যদের ক্ষেত্রে, টিপ পরিধান সহনশীলতা ছাড়িয়ে গেলে পুরো রটারটি প্রতিস্থাপিত হয় — সাধারণত যখন টিপ-টু-ওয়াল ক্লিয়ারেন্স তার পরিকল্পিত মান (2-5 মিমি) থেকে 8-10 মিমি-এর বেশি হয়, যে সময়ে মিশ্রণের কার্যকারিতা পরিমাপযোগ্যভাবে হ্রাস পায়।
• চেম্বার লাইনার: প্রাচীরের আস্তরণের অংশগুলি পরিবর্তনযোগ্য পরিধান প্লেট, সাধারণত 30-50 মিমি পুরু, চেম্বারের বডিতে বোল্ট করা বা সঙ্কুচিত করা হয়। পরিষেবা জীবন ঘষিয়া তুলিয়া ফেলিতে সক্ষম যৌগ প্রয়োগে কয়েক মাস থেকে হালকা-শুল্ক পরিষেবায় কয়েক বছর পর্যন্ত পরিবর্তিত হয়।
• রটার শেষ সীল (প্যাকিং): যৌগিক প্রকার এবং রটার গতির উপর নির্ভর করে প্রতি 300-1000 অপারেটিং ঘন্টা প্রতিস্থাপিত হয়। বিলম্বিত প্যাকিং প্রতিস্থাপন ভারবহন এলাকার যৌগিক দূষণ এবং নাটকীয়ভাবে ত্বরিত বিয়ারিং পরিধানের দিকে পরিচালিত করে।
• স্রাব দরজা সীল: ডিসচার্জ দরজার ইলাস্টোমেরিক ঘেরের সীলটি নির্ধারিত শাটডাউনের সময় প্রতিস্থাপিত হয়, সাধারণত প্রতি 3-6 মাস পরপর ক্রমাগত উৎপাদনে।
• রটার কুলিং সার্কিটে রোটারি ইউনিয়ন: বেশিরভাগ সুবিধাগুলিতে বার্ষিক পরিদর্শন এবং পুনর্নির্মাণ করা হয়, কারণ এই উপাদানগুলিতে সীল পরিধানের ফলে ভারবহন হাউজিংগুলিতে কুল্যান্ট প্রবেশ করতে পারে।

টায়ার উত্পাদন সুবিধাগুলিতে রাবার নীডারগুলির জন্য পরিকল্পিত রক্ষণাবেক্ষণের ব্যবধানগুলি সাধারণত 8-ঘণ্টার উত্পাদন শিফটের আশেপাশে গঠন করা হয়, প্রতিটি শিফটে ছোটখাটো পরিদর্শন, সাপ্তাহিক মধ্যবর্তী চেক এবং বার্ষিক বা প্রতি 5,000-8,000 অপারেটিং ঘন্টায় বড় ওভারহল সহ। একটি ভালভাবে রক্ষণাবেক্ষণ করা 270L রাবার নীডার ক্রমাগত তিন-শিফট অপারেশনে 95% এর বেশি যান্ত্রিক প্রাপ্যতা অর্জন করতে পারে৷
